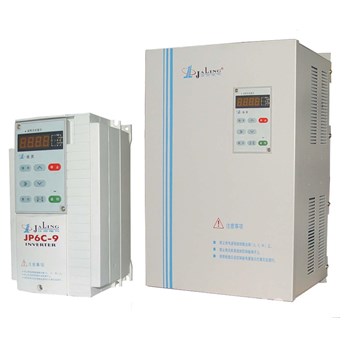

佳靈變頻器故障與維修
來源：昌昇自動化時間：2022-01-15
一、 過流保護 FL
1.1實例
(1) 變頻器一啟動就跳“FL”
分析與維修:打開機蓋沒有發現任何燒壞的跡象，在線測量IPM模塊(FP40R12KE3)基本判斷沒有問題，故障確定為驅動板JL35GP-250-1DB保護電路起控,為進一步判斷問題，將IGBT模塊拆下后將FL保護線斷開,再通電運行,實測上半橋的驅動電壓時發現有一路與其他兩路有明顯區別(運行時為直流2.5伏左右，停止時為9伏左右,經仔細檢查發現一只光耦A(yù)3120輸出腳與電源負極短路，更換后三路基本一樣。模塊裝上上電運行一切良好。
(2)當出現三相輸出電壓不平衡時也可基本判斷為A3120損壞.
(3)特殊故障現象:變頻器用于離心風機,電機靜止啟動時容易出現過流保護,若在電機自由慢速運行時,變頻器不能啟動,并出現FL故障代碼,經檢查模塊與驅動電路沒有異?，F(xiàn)象,可能出在過流信號處理這一部位,將三路互感器拆下后發現V相互感器直流電阻明顯比其它兩只低.將此元件從機器中拆除,故障排除。
二、 過壓與欠壓保護
佳靈變頻器過壓,欠壓保護都是將直流母線電壓分壓通過集成運放MCP602與基準電壓信號進行比較.當放大器翻轉后將會出現保護,過壓保護門檻值為3.02伏,欠壓保護門檻值為1.62伏.保護電壓值等于母線電壓除以信號再乘以保護門檻值;即過壓保護值為直流800伏,欠壓為直流400伏.
2.1過壓保護(OUD)
過電壓報警一般是出現在停機的時候，其主要原因是減速時間太短或制動電阻及制動單元有問題。
2.1 實例
變頻器在停機時跳“OUD”。
分析與維修:在修這臺機器之前，首先要搞清楚“OUD”報警的原因何在，這是因為變頻器在減速或停止輸出時，電動機因慣性繼續自由運轉,轉子繞組切割旋轉磁場，轉子的電動勢和電流增大，使電機處于發電狀態，回饋的能量通過逆變環節中與大功率開關管并聯的二極管流向直流環節，使直流母線電壓升高所致，將減速時間從20秒延長到120秒,故障排除.
三、欠壓(LU)
主要原因:輸入電壓過低或者缺相,整流橋某一路損壞或可控硅三路中有工作不正常的都有可能導致欠壓故障的出現，其次主回路接觸器損壞，導致直流母線電壓損耗在充電電阻上面有可能導致欠壓.還有就是電壓檢測電路發生故障而出現欠壓問題。
3.1 舉例
(1) 變頻器一啟動出現LU.
分析與維修:經檢查這臺變頻器的整流橋充電電阻都是好的，因為這臺變頻器是利用可控硅的來短接充電電阻的.因此認為故障可能出在可控硅或其控制回路，利用倍壓整流將主控板單獨通上電源,運行變頻器后利用示波器觀測驅動信號,該信號為2.8KHZ,占空比為15%,信號幅度為12伏.驅動信號正常,可硅控不導通.此器件損壞.
(2) 頻率只能達到1-2HZ.
此現象也為欠壓保護起控.原因是程序CD10欠壓再起動功能動作,將CD10內部數據改為0即能出現LU保護.
四、過熱(FL)
過熱也是一種比較常見的故障，主要原因:環境溫度過高，風機堵轉，溫度傳感器性能不良，馬達過熱。
變頻通電就跳“FL”且不能復位。
分析與維修:首先檢查逆變模塊沒有發現問題。其次檢查驅動電路也沒有異?，F(xiàn)象，估計問題出現在溫度保護電路,此機溫度保護元件為85度常閉感溫包,經測量后為感溫包斷路引起保護.
變頻器客戶反映在運行十多分鐘后跳“FL”。
分析與維修:因為是在運行一段時間后才有故障，所以溫度傳感器壞的可能性不大，可能變頻器的溫度確實太高，通電后發現變頻器頂端風機風量很小,估計為散熱片被堵(因該變頻器是用在化纖行業)，經打掃后開機風機運行良好，運行數小時后沒有再跳此故障。
五、三相輸出不平衡
輸出不平衡一般表現為轉速不穩，馬達抖動,主要原因:模塊壞，驅動電路壞，電抗器壞等。
5.1舉例
變頻器輸出電壓相差100V左右。
分析與維修:打開機器初步在線檢查逆變模塊(FF300R12KE3)沒發現問題，于示波器測量6路驅動電路也沒發現其中有一相上臂驅動信號幅度不夠.將此路A3120換掉后故障排除
六、過載
發生過載時首先應該分析一下到底是馬達過載還是變頻器自身過載,一般來講馬達由于過載能力較強,只要變頻器CD09值設置正確,一般不會出現馬達過載.而變頻器本身由于過載能力較差從面容易引起過載報警.當變頻器帶動負載出現OL時,輸出電流與額定電流大小相差不大.出現OL閃爍.如果過載嚴重,變頻器將停止輸出.并以FL過流形式保護。
七、開關電源損壞
佳靈所有機型均采用了新型脈寬集成控制器FA5511來調整開關電源的輸出，同時FA5511還帶有電流檢測，電壓反饋等功能,當發生開關電源不工作時,.應先檢查各路輸出有無短路現象,佳 靈開關電源易損件:FA5511.B4410.IN4745,K1317.風機12伏電源整流二極管等。
八.ERR通訊故障
佳靈變頻器手操面板內部用PIC817芯片,主芯片用N87C196.兩芯片通訊線為6芯排線,在連線較長或多臺機器同時使用手操板連接線時容易出現通訊中斷,現象為ERR閃爍,可以通過穿鋼管,使用屏蔽線,加磁環等方法.當出現ERR長時間保持時.可以先更換主芯片試試,另外通訊線路中的集成塊75179可能損壞。
