三墾變頻器維修常見故障處理
來源：昌昇自動化時間：2022-03-08

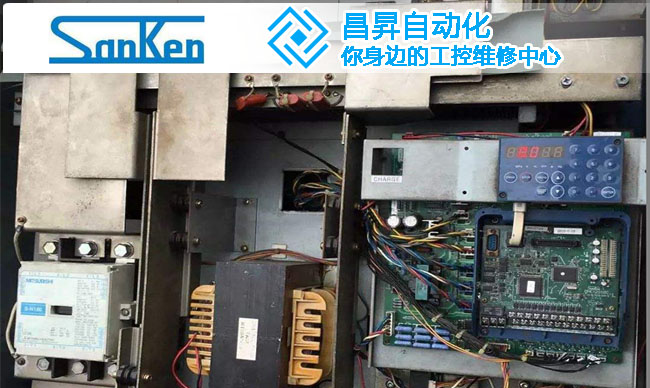

三墾變頻器維修中常見故障處理
1 SUS/SUF三墾變頻器的常見故障 三墾作為最早大規模進入中國市場的變頻器，老型號的 SVS/SVF 變頻器在社會上仍有較少 的使用量， 此型號變頻器都采用了分列式插腳元器件， 輔以數碼管顯示， 常見故障代碼有 3、 4、6、8，分別代表過流、過壓、欠壓以及過熱保護。過流經常是由于 GTR 功率模塊的損 壞而導致的，在更換功率模塊的同時，我們應先修復驅動電路，以免由于驅動電路的損壞， 導致 GTR 功率模塊的再次損壞。欠壓過壓故障發生的主要可能性是快速熔斷器的損壞，以 及電壓檢測電路的損壞，電壓檢測電路采樣中間直流回路的電壓，然后經高阻值電阻降壓， 再由光耦隔離后送到 CPU 處理，由高低電平判斷是欠壓還是過壓。過熱故障絕大多數由風 機散熱不足引起的，由于此型號變頻器較早在紡織行業使用，而紡織行業的環境通常較差， 經常會有灰塵棉紗進入風道， 造成散熱不良導致過熱報警， 清理風道應該是有效地解決辦法。
(1) ERC，AL4 ERC，AL4 故障是三墾MF系列和IF系列變頻器最常見的故障。此故障的原因主要是由于 EEPROM 出現故障，EEPROM 是一塊可以在線讀寫程序的芯片，它的損壞可能導致內部 數據的丟失或錯亂，通常解決辦法是更換 EEPROM。
(2) 變頻器無輸出 變頻器無輸出，在使用 MF 系列變頻器過程中經常會碰到，驅動電路損壞，逆變模塊損壞 都有可能引起變頻器無輸出， 此外還有一種可能性就是輸出反饋電路出現故障。 有時我們會 發現變頻器有輸出頻率，沒有輸出電壓，這時則需考慮一下是否反饋電路出現了故障，在反饋電路中用于降壓的反饋電阻是較容易出現故障的。
(3) 無顯示 上電無顯示對于三墾 MF 系列以及 IF，IHF 系列來說都是較常見的故障， 而引起原因也絕大 多數是由于開關電源的損壞。MF 系列變頻器的開關電源采用的是較常見的反激式開關電源 控制方式，而 IF，IHF 系列變頻器則采用了一塊型號為 HPS74 的厚膜電路來調整開關管的 占空比，在開關電源中較容易損壞的部位有開關管、起振電阻、脈沖變壓器，當然 IF/IHF 系列變頻器的厚膜電路也是較容易發生故障的部位。 此外， 開關電源的輸出電路發生短也會 引起開關電源損壞，從而導致變頻器無顯示。
(4) OCA，OCN，OCD
過電流也是三墾變頻器維修中的一個常見故障， 驅動大功率晶體管工作的驅動電路的損壞是導致過 流報警的一個原因。小功率三墾 IF/IHF 系列變頻器采用了東芝的 TLP250 型號的光耦來搭 建了驅動電路，由于該型號光耦內置放大電路，所以驅動線路設計簡單，但驅動光耦也比較 容易出現故障，引起 OC 報警。IPM 模塊的損壞也會導致 OC 報警。我們有時會遇到這樣一 種情況，靜態測量 IPM 模塊時發現大功率管及續流兩極管都正常，驅動電路波形也正常， 但一運行就出現 OC 報警，這時需注意一下 IPM 模塊，由于模塊內置電流檢測，電壓檢測 以及溫度檢測等功能，所以不能單單以測量功率管和續流兩極管的好壞來判斷 IPM 整個模 塊的好壞。假如出現這種情況則可以嘗試更換 IPM 模塊。三墾變頻器由于傳感器故障而顯 示 OC 的情況較少。
