變頻器維修技術教會您二極管的好壞測量
來源：昌昇自動化時間：2022-03-10
在變頻器維修時，變頻器維修人員需要經常對故障變頻器中二極管的好壞進行檢測，如果測量方法得當很快就能判斷出那個二極管元件存在故障，那些二極管是好的，如果測量方法不恰當，就會出現查了半天也不敢確定所測得二極管究竟有沒存在問題，編著變頻器維修技術的工程師們詳細編寫了變頻器中二極管的好壞測量一文，運用通俗易懂、步驟清晰的方法詳細講述了二極管好壞的檢測方法。這里先給朋友們分享一下用指針萬用表測量二極管好壞的方法：
在準備檢測變頻器中的二極管元件時，首先要先選擇萬用表的測量檔位，方法是將萬用表檔位開關選到R × 100 檔或R x 1K 檔；然后再把萬用表的兩個表筆按以下接法連接，并觀察萬用表表頭所顯示的測量結果；把黑表筆接被測二極管的陽極引腳，紅表筆接被測二極管的陰極引腳；此時觀察萬用表表頭顯示的測量結果，應該有幾十歐到幾百千歐之間的電阻值。在測量時電阻值不能為零，不能為無窮大。如果測量結果為零，時說明被檢測的二極管存在陽極與陰極擊穿的情況；如果測量結果為無窮大，時說明被測二極管的陽極與陰極之間已斷路；把萬用表的紅表筆接被測二極管的陽極，黑表筆接被測二極管的陰極；此時萬用表表頭顯示的測量結果應該為無窮大。所測量的結果不能為零，測量結果為零時說明被測二極管已擊穿；接觸這個行業的人對繼電器一定不會陌生。它是一種電控制器件。

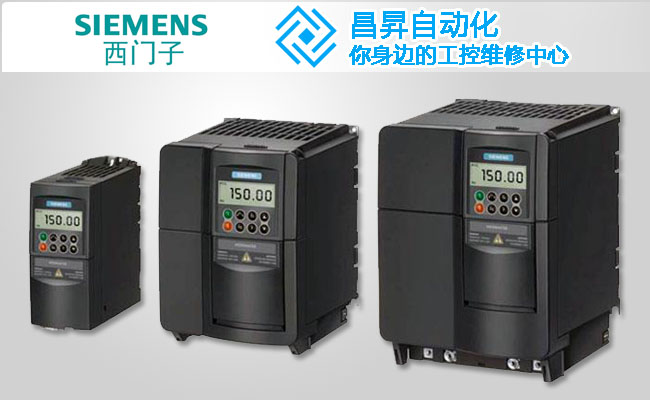

變頻器維修技術教會您二極管的好壞測量
繼電器內有控制系統和被控制系統，可以根據電流、電壓等等情況在電路中起到自動調節、轉換電路以及安全保護等等作用。它可以及時反應當前變頻器的狀態，給控制系統信號。
比如：變頻器上電,繼電器動作；變頻器沒上電,繼電器不動作。也可以設定運轉指示:變頻器RUN,繼電器動作；變頻器不運轉,繼電器不動作；這樣我們就知道馬達狀態，根據不同設置完成準備就緒、運行、故障報警、或正、反轉、工頻變頻、休眠、以及擴展功能等等的輸出信號。
變頻器內部還設置有一大電流繼電器或接觸器，用于控制外接制動單元或制動電阻。雖然它的樣式多種多樣，但大致原理還是相同的。在變頻器維修時，線圈應拆除，其接觸面應銼平或磨平；如果有油污，清洗干凈。短路和環斷裂可能導致噪音過大，因此修理或更換新的短路環。停電后無法立即釋放銜鐵，可能是動鐵芯卡住，鐵芯氣隙過小，彈簧應變，鐵芯接觸面油膩。維修時，應區別對待故障原因，或調整氣隙保護在0.02~0.05mm，或更換彈簧，或用汽油清洗油污。
