變頻器干擾PLC通訊
來源：昌昇自動化時間：2022-04-04
情況敘述如下：

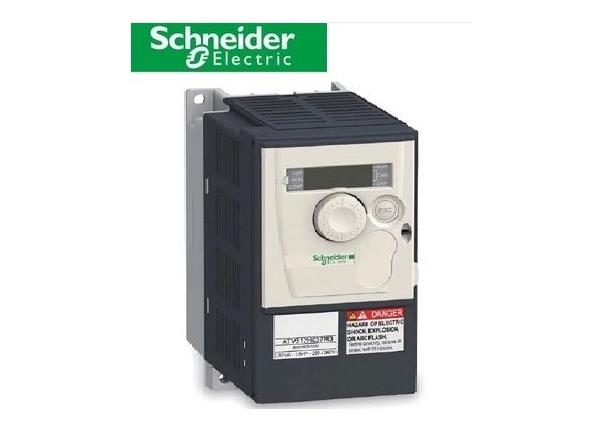

使用施耐德的變頻器，一個280KW，2個55KW，變頻器平穩運行時，系統正常；變頻器加、減速過程中，變頻器產生的高頻諧波，就會干擾PLC的通訊，造成系統癱瘓?？蛻舨扇×私档洼d頻、把變頻器挪到電控外等措施，問題均為解決；后來，又在PLC前加上了電源濾波器，問題還是沒有得到解決。
朋友在網上看到了能變頻器專用濾波器的信息之后，就找到了我們，希望我們能夠幫忙解決這一問題。
這個問題看來，應該是比較簡單的：那就是給變頻器加上變頻器輸入濾波器后，問題基本上就應該會得到解決。
那為什么給PLC加上電源濾波器之后，問題得不到解決呢？
這應該從兩個方面來講：第一，就是濾波次數的問題。普通的電源濾波器，一般都是過濾兩次，或者是過濾兩次，而變頻器專用濾波器，一般都是過濾三次的，因此，變頻器專用濾波器的過濾能力，是比電源濾波器強的；第二，就是濾波能力的問題。我們常用的變頻器專用濾波器和電源濾波器，都是LC濾波器的，這兩種濾波器成本低廉，而且濾波效果還不錯。LC濾波器，就是由濾波電感和濾波電容構成的濾波器。那么，其濾波能力就取決于兩個方面，一是濾波電感的感抗值，另一個就是濾波電容的容抗值。加在PLC前面的電源濾波器，因PLC的電流較小，所以，PLC用的電源濾波器的容抗值和感抗值，都比較小，而變頻器的功率比較大，所產生的高頻諧波，顯然小容量的感抗和容抗，只能吸收其中很小的一部分，因此，無益于解決變頻器產生的高頻諧波。
朋友的思路是對的，就是遇到電磁干擾的時候，我們可以從抑制干擾源入手，也可以從保護受擾源入手。但是，我們這個時候，一定要考慮干擾源和受擾源的容量關系，如果兩者相差懸殊的情況下，最好的解決方案，就是從容量比較大的方面入手了。這也是通過這個案例應該引起我們重視的問題。
